BALTECH SA-4300

ЦЕНТРОВКА МЕХАНИЗМОВ

Назначение и область применения:

Прибор предназначен для автоматизированной центровки валов основных и вспомогательных механизмов при проведении ремонтных и наладочных работ на предприятиях во всех отраслях промышленности (центровка механизмов). Прибор помогает превратить процесс устранения несоосности валов в простую операцию и обеспечивает высокую точность центровки (0,01мм) при низкой стоимости.

Прибор решает следующие задачи:

  • Центровка механизмов горизонтальных 9-0-3;
  • Проверка и устранение «мягкой лапы»;
  • Учет теплового расширения сопрягаемых механизмов;
  • Учет всплытия вала на масленом клине;
  • Учет прогиба выносной штанги;
  • Центровка механизмов с промежуточными валами;
  • Выверка вертикальных механизмов;
  • Контроль качества центровки в реальном времени;
  • Выбор удобного метода центровки: радиально-осевой
  • или обратных индикаторов;
  • Сохранение результатов центровки;
  • Передача отчетов в компьютер.

Процедура центровки включает всего 3 шага:

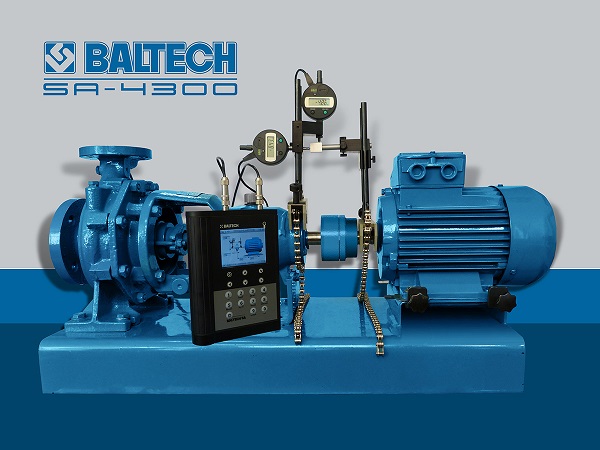

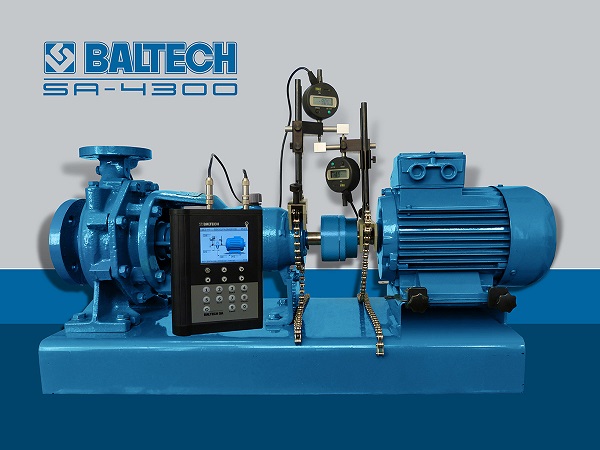

  1. Установите измерительную часть на валы или муфту с помощью комплектов крепежа.
  2. Измерьте и введите расстояния А, В, С, R (проверьте и устраните «мягкую лапу»).
  3. Проверните валы через положения 9-0-3 часа в любой последовательности и зафиксируйте измеренные значения в каждом положении.

После нажатия кнопки «ВВОД» получите значения по несоосноти (параллельное и угловое), а также коррекцию по опорам в вертикальной и горизонтальной плоскости.

Технические характеристики
Число каналов измерения 2
Тип измерительного датчика цифровой индикатор
Рабочий диапазон измерений 12мм
Точность измерений 0,01 мм
Максимальный диаметр сопрягаемых валов (муфт):
-при креплении с помощью цепей
600 мм
-при креплении на магнитах (опция) не ограничен
База измерения расцентровки 380 мм
Индикатор 4-х строчный ЖКИ16 символов в строке
Передача данных в компьютер RS-232
Рабочие температуры -15°С…+50°С (опция -25°С…+50°С)
Степень защиты прибора IP-54
Габаритные размеры электронного 200х100х45 мм
Взрывобезопасное исполнение по заказу

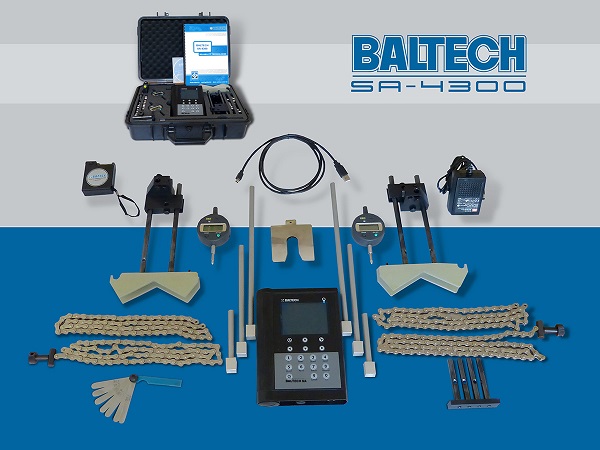

КОМПЛЕКТ ПОСТАВКИ

Электронный блок со встроенным источником питания 1шт.
Цифровой индикатор 2шт.
ПО «Квант-С» для ПК 1шт
Измерительная рулетка c жидким уровнем 1шт.
Соединительные кабели (длина кабелей 2х1,5 м) 1компл.
Крепления для измерителей на валу (по согласованию допускается использование другого способа крепления) 2компл.
Внешний источник питания и зарядки аккумуляторов 1шт.
Аккумуляторы Ni-МН (размер АА) 4шт.
Техническая и методическая документация и бланки отчетов 1шт.

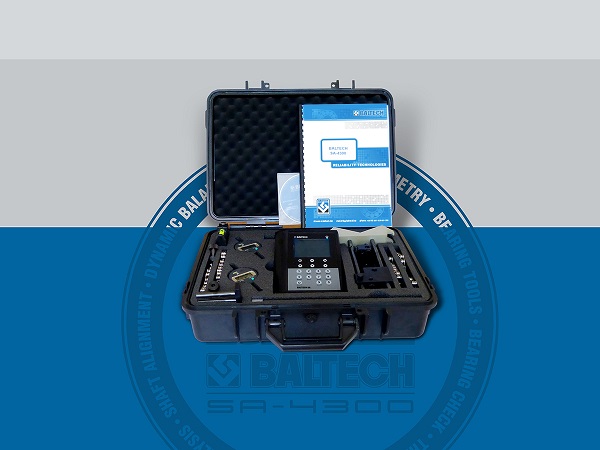

Транспортировочный кейс 1шт.
Магнитные держатели, подкладки, щупы и пр. по заказу
