ЛАЗЕРНАЯ СИСТЕМА ЦЕНТРОВКИ
FIXTURLASER EVO

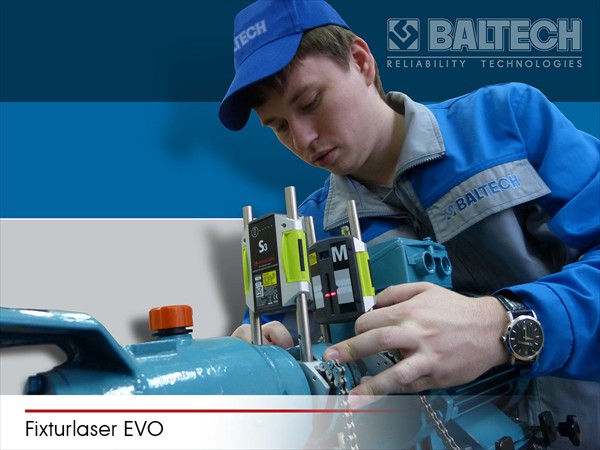

«Технологии надежности» у вас в руках. Компания BALTECH презентовала новую лазерную систему для центровки валов горизонтальных и вертикальных машин и механизмов. Концепция «Reliability technologies», разработанная специалистами нашей компании совершенствуется с каждым годом. Новая лазерная система для центровки валов Fixturlaser EVO это простое и удобное решение для наших пользователей. В этой системе все сделано простым, удобным и понятным даже специалисту без опыта в ремонтах роторного динамического оборудования (насосов, компрессоров, турбин, редукторов, электродвигателей, вентиляторов и пр.).

Управление Fixturlaser EVO – простая работа

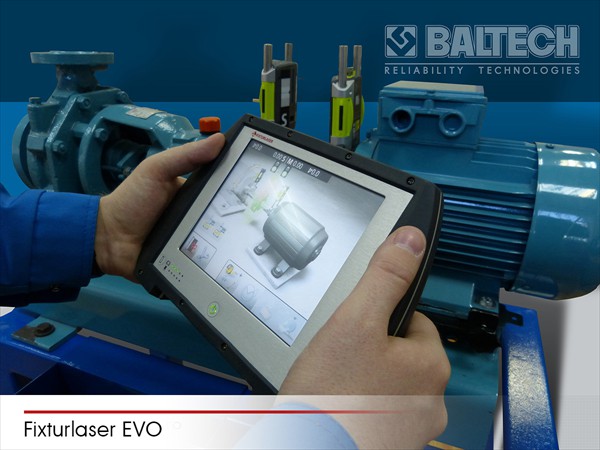

Новая инновационная технология Fixturlaser EVO (Evolution) является воплощением простоты, удобства и надежности. Теперь лазерная центровка – приятная и удобная процедура. Система Fixturlaser EVO имеет небольшой дисплей с сенсорным цветным экраном 5 дюймов. Эргономичное и удобное исполнение расчетного блока позволяет одной рукой держать прибор, а другой свободной выполнять нажатие на символы или поворачивать лазерные датчики, установленные на валах.

При покупке системы Fixturlaser EVO обучение в компании BALTECH по курсу Fix-300 «Основы лазерной центровки и выверки геометрии машин» проводится бесплатно в течение 3-х месяцев после приобретения лазерной системы.

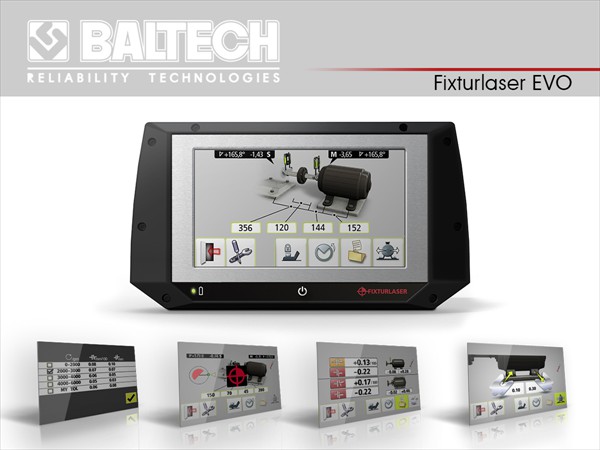

Высококонтрастный графический пользовательский интерфейс позволяет выполнить работы по виброналадке (центровке валов) быстро по этапам и с высокой точностью в соответствие с таблицами допусков и норм.

Система лазерной центровки валов Fixturlaser EVO имеет уникальную функцию FeetLock, которая очень полезна для центрирования машин и механизмов в тех случаях, если перемещение машины не возможно ниже из-за основания или фундамента и/или выше из-за ограничения прижимными болтами. Для качественной центровки мы рекомендуем всегда применять точные калиброванные пластины для центровки серии BALTECH-23458N, а для определения зазора между опорой и фундаментом – наборы калиброванных щупов серии BALTECH FG.

Fixturlaser EVO – оптимизированное цифровое устройство

Компания Fixturlaser первая применила цифровую технологию CCD – матриц в датчиках приемниках лазерного излучения систем центровки, поэтому для разных систем мы используем одинаковые датчики излучатель-приемник. С 30-миллиметровой CCD-матрицей вы имеете высокую точность центровки, стабильность и повторяемость результатов не зависимо от освещенности и засветки матрицы.

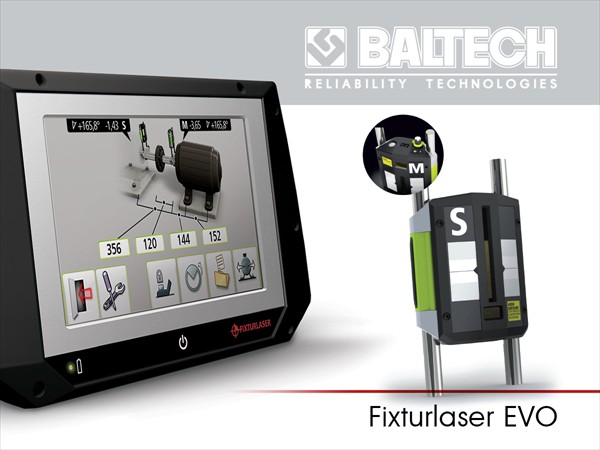

Еще одним преимуществом новой системы для центровки Fixturlaser EVO является размер датчиков-приемников. Они толщиной всего 33мм, самые тонкие из всех мировых систем. Это позволяет Вам работать в самых стесненных и ограниченных условиях.

Обращаем Ваше внимание, что эксклюзивным дилером наших систем на рынке России и снтран СНГ является компания BALTECH. Компания BALTECH также является сертифицированным сервис-центром по ремонту всей линейки продукции Fixturlaser, а также авторизованным учебным центром.

Функции системы центровки Fixturlaser EVO:

  • Центровка горизонтальных машин TriPoint (Усеченный угол 60°) Clock mode (Временной режим 9-0-3)
  • Центровка вертикальных машин (до 256 болтов)
  • Центровка сопряженных и несопряженных валов (разобранных муфт)
  • Возможность центровки агрегатов на амортизирующих опорах
  • Измерения центровки валов, смонтированных на роликовых подшипниках или подшипниках скольжения
  • «Мягкая лапа» (устранение дефекта крепления опор или лап механизма)
  • Учет теплового расширения и использование целевых поправок
  • Отображение горизонтальных и вертикальных перемещений в режиме реального времени для внесения корректировок
  • Показания индикаторов (обнуление показаний с блоков)
  • Анализ повторяемости результатов
  • Файл менеджер для сохранения отчетов
  • Функция «Запирание опор» (если нет возможности перемещения привода)
  • Для связи с компьютером не требуется дополнительное программное обеспечение
  • Функция «Возобновление работы». Великолепная функция системы управления питанием, позволяющая возобновить работу с того же места, в котором она была прервана из-за непредвиденного отключения питания
  • Функция Screen Flip. Выберите функцию Screen Flip в настройках и это позволит вам видеть машину под тем углом зрения, под которым видите ее вы
  • Функция VertiZontal. Функция автоматического расчета количества центровочных пластин серии BALTECH-23458N

Новая функция VertiZontal Moves для удобства пользователей

Новая интеллектуальная лазерная система для центровки горизонтальных и вертикальных машин и механизмов имеет полностью продуманный и адаптивный интерфейс. Мы ведем пользователя «за руку», шанс совершить ошибку при наладочных работах у Вас минимальный. Интерфейс и подсказки на экране, полученные по результатам измерений и расчетов, подсказывают вам все действия шаг за шагом. Новая функция VertiZontal Moves (Комбинированные перемещения) является сомой инновационной и сберегающей ваше время из всех известных методик центровки валов. Вы можете повернуть измерительные блоки в удобное для вас положение на любой угол поворота вала и получить оптимальные значения по толщине необходимых калиброванных пластин для центровки серии BALTECH-23458N. При измерении Вам больше нет необходимости повторять раз за разом замеры вначале в вертикальном положении и двигать привод, а потом измерять и корректировать по горизонтали.

Новая функция Screen Flip для лучшего понимания пользователей

Новая функция для облегчения понимания специалистом положения механизма Screen Flip разработана по пожеланию наших клиентов. Очень часто при проведении центровочных работ пользователь совершает ошибку в направлении подвижек в горизонтальной плоскости, т.к. стоял не стой стороны механизма. Лишние подвижки механизма приводят к увеличению времени всего процесса лазерной центровки валов машин и механизмов. С помощью новой функции эта проблема ушла. Используя функцию Screen Flip вы видите на экране прибора машину именно с той стороны, с которой вы находитесь, что минимизирует ошибки и время.

Вы можете заказ демонстрацию системы Fixturlaser EVO на своем предприятии в компании BALTECH или в любое удобное время обучиться и увидеть на тренинг-стендах для центровки в нашем офисе.
