КВАНТ-ЛМ-ЕХ (ВЗРЫВОЗАЩИЩЕННАЯ)

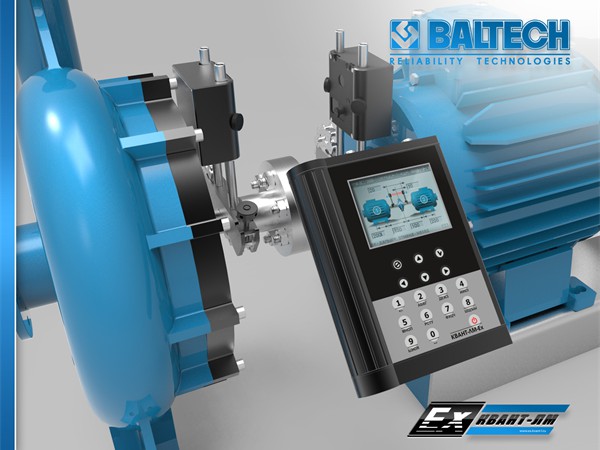

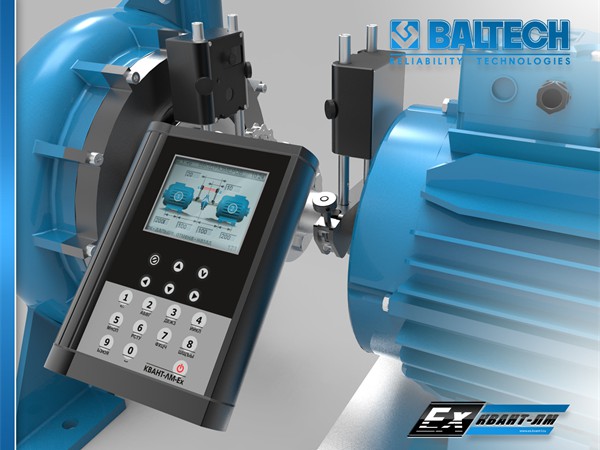

НОВАЯ ЛАЗЕРНАЯ СИСТЕМА ДЛЯ ЦЕНТРОВКИ ВАЛОВ И ВАЛОПРОВОДОВ

Новая взрывозащищенная лазерная система центровки валов и валопроводов «КВАНТ-ЛМ-Ех» является продолжением линейки приборов серии «КВАНТ», разрабатываемых компанией «БАЛТЕХ» (г.Санкт-Петербург).  Эта система разработана нами для применения во время виброналадочных центровочных работ опасных производств. Данный взрывозащищенный лазерный центровщик уже применяется в нефтехимической, газовой, горнодобывающей отрасли, а также на шахтах и в металлургии.
Центровку динамических машин и механизмов необходимо контролировать всегда во время текущих ремонтов, а также а всех этапах капитальных ремонтов роторного оборудования (насосов, компрессоров, вентиляторов, редукторов, электродвигателей, эксгаустеров и пр.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Первая российская взрывозащищенная лазерная система для центровки валов в антистатическом кейсе, с рабочим диапазоном (-200С…+400С)!

Параметр Значение
1 Диаметр сопрягаемых валов, мм 20-600 (цепное крепление)
Неограничен (магнитное крепление)
2 Расстояние между измерительными блоками, мм До 5000
3 Время установления рабочего режима, мин Не более 1
4 Рабочая зона измерения, мм 10х10
5 Пределы допускаемой абсолютной основной погрешности, мм
- в диапазоне температур от 0°С до 40°С
- в диапазоне температур от -20°С до 0°С


±(0,01L+0,01), где L-измеренное перемещение
Не нормируются
6 Дискретность отсчета, мм 0,001
7 Разрешающая способность, мм 0,01
8 Точность позиционирования по углу при отклонении задней плоскости измерительного блока от вертикального положения не более чем на 10° ± 0,1°
9 Точность позиционирования по углу при отклонении задней плоскости измерительного блока от вертикального положения не более чем на 30° ± 0,25°
10 Количество каналов измерения перемещений, шт 2
11 Длина волны излучения лазерного диода, нм 635-670
12 Расходимость светового пятна лазерного излучения, мрад Не более 0,7
13 Мощность лазерного излучения, мВт Не более 1 (класс 2)
14 Тип встроенной аккумуляторной батареи Литий-ионная
15 Номинальное напряжение питания системы от встроенной аккумуляторной батареи, В 3,7
16 Емкость встроенной аккумуляторной батареи, мАч 4000-5600
17 Потребляемый ток от встроенной аккумуляторной батареи, мА Не более 400
18 Время зарядки аккумулятора, час Не более 3
19 Выходное напряжение сетевого адаптера, В 5±0,5
20 Потребляемый ток (от сетевого адаптера), мА Не более 3000
21 Напряжение питания сетевого адаптера от сети переменного тока, В/Гц 100-242/50
22 Время непрерывной работы системы от аккумуляторов, час Не менее 10
23 Степень защиты по ГОСТ 14254 IP54
24 Относительная влажность воздуха при температуре 25°С, % 95
25 Рабочая температура воздуха, °С -20…+40
26 Габаритные размеры системы в транспортировочном кейсе (ДхВхШ), мм 460х140х370
27 Масса полного комплекта в транспортировочном кейсе, кг Не более 9,5±0,5

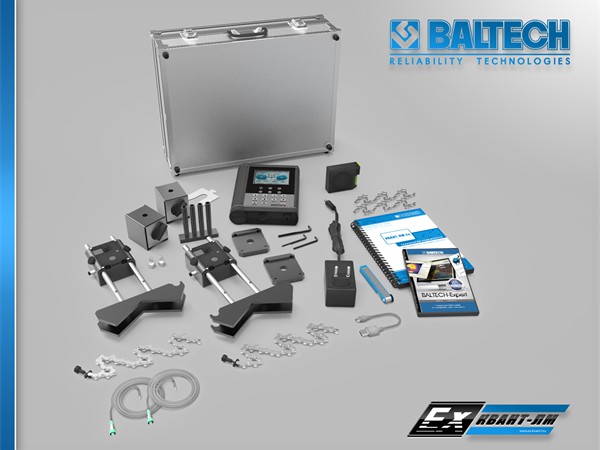

КОМПЛЕКТАЦИЯ

Новая лазерная система для центровки валов и валопроводов взрывозащищенная «КВАНТ-ЛМ-Ех» поставляется в следующей комплектации:

  • Блок вычислительный БВ-Ех – 1шт
  • Адаптер сетевой – 1шт
  • Кабель интерфейсный USB -1 шт
  • Блок измерительный лазерный БИЛ-Ех – 2шт
  • Кабель сигнальный -1шт
  • Крепление механическое - 1 компл
  • Призма крепежная со стойками – 2шт
  • Стойка крепления малая – 4шт
  • Цепь натяжная с замком – 2шт
  • Цепь удлинительная – 2шт
  • Ключ затяжной – 3шт
  • Подставка под стойки – 1шт
  • Крепление магнитное - 1 компл
  • Основание магнитное – 2шт
  • Площадка – 2шт
  • Винт площадки – 2шт
  • Рулетка измерительная – 1шт
  • Пластины калиброванные BALTECH-2N, толщина 0,25 мм - 10шт
  • Набор измерительных щупов – 1шт
  • Руководство по эксплуатации – 1шт
  • Паспорт – 1шт
  • CD  с программным обеспечением BALTECH-Expert – 1шт

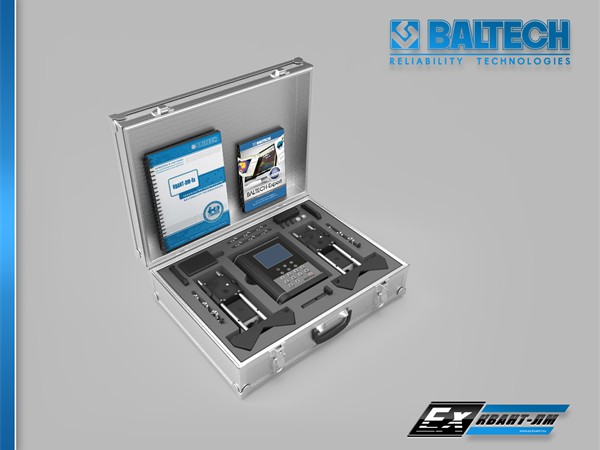

  • Кейс алюминиевый антистатический - 1шт
  • Упаковочная коробка – 1шт
