Fixturlaser NXA Pro является новейшим инновационным оборудованием для центровки электродвигателей, соосности двигателей и выверки приводов механизмов.

Поздравляем всех с выбором Fixturlaser NXA Pro. Мы надеемся, что эта система отныне станет вашей любимой лазерной системой для центровки валов горизонтальных, вертикальных машин и выверки геометрии. Эта система настолько проста в обращении, что любой человек взявший в руки ее впервые сразу же может провести центровку валов. Интерфейс Fixturlaser NXA Pro выполнен таким образом, что в нем отсутствует текст, лишь знаки и символы, здесь нет никаких языковых барьеров. Вам не нужно читать учебники и инструкции по лазерной центровке насосов, компрессоров, редукторов, электродвигателей, вентиляторов и других машин. В большинстве случаев символы настолько просты, что возможность разночтения сведена к нулю, но для вашего удобства в конце руководства по эксплуатации Fixturlaser NXA Pro приведена их расшифровка.

Fixturlaser NXA Pro имеет уникальную современную гироскопическую функцию OmniView, которая в режиме реального времени позволяет показать истинное положение машины и оператора во время лазерной центровки валов. Только система Fixturlaser NXA Pro имеет данную функцию и это является ее основной отличительной особенностью перед всеми системами центрирования на мировом рынке. Функция OmniView реализована с помощью встроенного гироскопа, а 3D анимация позволяет пользователю не сделать ошибки при центровочных работах.

Как работает Fixturlaser NXA Pro?

Принцип работы Fixturlaser NXA Pro основан на применении метода центровки при помощи «обратных индикаторов». В отличии от применяемых с индикаторами часового типа стальных кронштейнов, имеющих обыкновение изгибаться, используемые в Fixturlaser NXA Pro лазерные лучи не откланяются от прямолинейности, что позволяет обеспечить более высокую точность системы. Fixturlaser NXA Pro имеет два измерительных блока (трансмиттер/детектор) TDM и TDS, в каждый из которых встроен лазер в виде линии и CCD приемник второго поколения величиной 33,5мм. В большой приемник очень легко попасть при первичной настройке лазерной системы даже при больших угловых значениях.

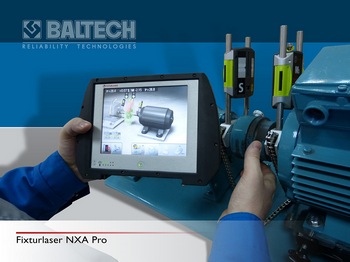

При использовании механических индикаторов техника измерений предполагает графическую обработку и расчёт результатов вручную. Система Fixturlaser NXA Pro позволяет сделать это быстро в автоматическом режиме. Данные центровки выводятся на цветной сенсорный экран в режиме реального времени. Вы сможете видеть все подвижки в горизонтальной и вертикальной плоскости, а также результаты затяжки болтов в тот самый момент, когда вы их производите.

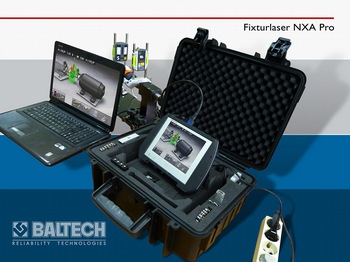

Fixturlaser NXA Pro оснащен большой энергонезависимой памятью, в результате чего вы имеете возможность сохранять результаты измерений и направлять их в компьютер для дальнейшей обработки через порт USB или флеш-накопитель.

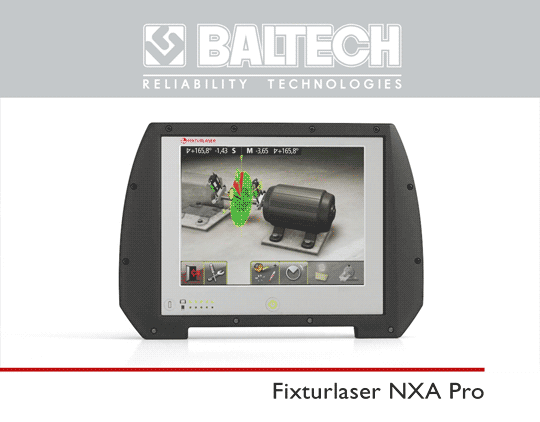

Большой цветной экран дисплей сенсорного типа

Современный эргономичный дисплей создан из современных антистатических материалов промышленного назначения. Тачскрин экран сенсорного типа по определению представляет собой экран, чувствительный к прикасанию. Легкое прикосновение подушечки пальца к символу на экране (нажатие), активирует его функцию. В Fixturlaser NXA Pro мы можем видеть экран с минимально необходимой информацией в виде символов вместо текста, что делает общение с ним чрезвычайно простым и сводит к минимуму возможность ошибок при лазерной центровке валов. Интерфейс пользователя основан на использовании легко узнаваемых символов и окон. Символы представляют собой функции и при прикосновении активируют действия системы Fixturlaser NXA Pro. Дополнительно дисплей имеет удобную откидную подставку, которая одновременно является универсальным держателем дисплейного блока, который вставляется в «ребра» электродвигателя при проведении лазерной центровки приводов.

Установка системы на валы или полумуфты

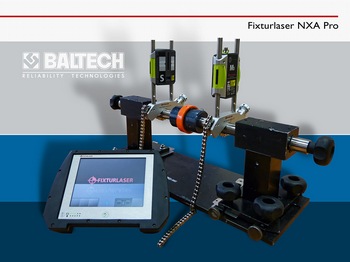

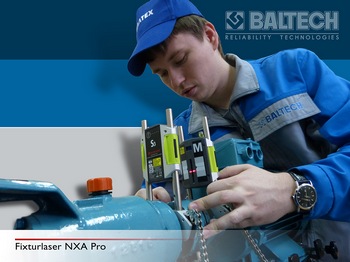

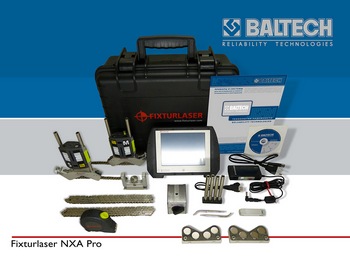

Измерительные блоки TD-S и TD-M упакованы в транспортировочный кейс в собранном состоянии вместе со стойками и V-образными скобами, которые устанавливаются легко и просто на валы или полумуфты за несколько секунд. Плотно затяните натяжные винты, используя при этом специальный ключ. При этом блок ТD-М устанавливается на подвижной машине (например, электродвигатель или дизель), а ТD-S – на неподвижной (стационарной). В случае, если диаметр валов слишком велик для установки стандартной цепи, возможно удлинить с помощью дополнительных цепей. Второй удобный способ крепления к торцам полумуфт возможен за счет торцевых тонких магнитных призм, имеющихся в стандартном комплекте.

Для нестандартных ситуации при центровке валов в комплекте имеется выносной кронштейн для измерительных блоков.

В тех случаях, когда высоты стандартных стоек не хватает (например, V-скоба крепится на вал, а диаметр муфты очень большой) возможно заказать длинные стойки в компании BALTECH.

Программы лазерной системы Fixturlaser NXA Pro:

	Центровка валов горизонтальных машин
	Центровка валов вертикальных машин
	Центровка валов несколько соединенных машин (валопроводов)
	«Мягкая лапа» - функция проверки состояния лап и прилегание их к раме (станине) машины
	Целевые значения. Позволяет учесть предопределенные значения механизма
	Функция учета всплытия вала в подшипнике скольжения или учета тепловых расширений в динамическом состоянии.
	Шаблон машины. Облегчает проведение последующей лазерной центровки валов на конкретном механизме. Запоминаются основные параметры машины и вызываются в любое удобное время в виде шаблона.
	Фиксирование определенных лап машины. В случаях, если после расчета системы нет возможности произвести перемещения каких-либо лап механизма, они фиксируются и исключаются из расчета. После этого рассчитываются оптимальные перемещения по свободным лапам.
	Менеджер памяти. Позволяет сохранить в памяти любые экраны системы и в дальнейшем через USB порт или флеш-накопитель перенести отчеты на компьютер.

Действия, предшествующие центровке

Перед проведением лазерной центровки валов всегда выполняйте визуальный осмотр механизма, уточните частоту вращения и допуски по центровки на данном механизме, а также подготовьте центровочные пластины BALTECH-23458N. Для достижения наилучших результатов точной лазерной центровки валов с помощью системы Fixturlaser NXA Pro необходимо проверить не изогнуты ли были валы, в каком состоянии находилась станина (фундамент, рама) машины, имеют ли место ослабления крепления к фундаменту. Процесс лазерной центровки валов машин, в случае знания величины влияния натяжения трубопроводов или тепловых деформаций, становится легко осуществляемым при включении программы компенсации влияний.

Программа контроля прямолинейности, используемая в Fixturlaser NXA Pro, разработанная для измерения прямолинейности направляющих и длинных валов, также может быть использована для контроля плоскостности станины (фундамента, рамы). Программа температурной компенсации дает возможность предварительно установить величину известной компенсации тепловых расширений или величины всплытия вала на масляном клине в динамике. Требуемые значения обычно встречаются в паспорте или другой технической документации на машину. Fixturlaser NXA Pro позволяет ввести и учесть известную предварительную расцентровку по опорам или муфте (угловой и параллельной расцентровки).

Контроль плоскостности станины

Новая или вышедшая из капитального ремонта машина обычно позиционируется по предварительно выверенным меткам или существующим болтовым отверстиям. Перед запуском машины будет не лишним проконтролировать плоскостность ее станины. Компания BALTECH рекомендует, чтобы плоскостность станины была не хуже 0,4мм/м. Используя программу контроля плоскостности, вы можете точно определить необходимость использования подкладок BALTECH или механической обработки станины. Для достижения наилучших результатов удостоверьтесь, что под измерительными блоками отсутствует грязь и смазка.

Компенсация тепловых расширений

Fixturlaser NXA Pro позволяет учитывать тепловые расширения. Большинство машин во время работы выделяет тепло. В лучшем случае и привод, и приводимая машина одинаково подвержены влиянию, и при этом не требуется вводить тепловую компенсацию. Но во многих случаях приводимая машина либо значительно теплее, как например насос для горячей жидкости, либо наоборот холоднее, чем привод. Производитель машин при проектировании учитывает разницу температурных расширений машин, и, во многих случаях, указывает в паспорте необходимость учёта этого фактора при центровке. В Fixturlaser NXA Pro вы можете предварительно задать расцентровку связанную с изменением положения машин при переходе от статического (холодного) состояния к рабочему динамическому режиму (горячему). Расцентровка может быть задана в параметрах положения лап, в параметрах параллельной и угловой расцентровки, или как имитация смещения по индикатору часового типа.

Контроль затяжки лап Softcheck (мягкая лапа)

Затяжку лап необходимо корректировать перед любыми операциями центровки. Если этого не сделать, результат измерения будет некорректным. При этом невозможно более или менее установить влияние качества затяжки лап без специального измерительного инструмента. Встроенная в Fixturlaser NXA Pro программа контроля затяжки лап позволяет контролировать каждую лапу и отражает результат в мм или милах. Программа контроля затяжки лап вводится из установки программы центровки горизонтальных валов. Значения размеров А, В, С и D должны быть произведены перед контролем затяжки лап.

Лазерная центровка валов

Центровка валов представляет собой коррекцию относительного положения двух соединенных машин (таких как, например, двигатель и насос), при этом оси валов сохраняют прямолинейность, когда машины работают в нормальных температурных условиях. Центровка валов подразумевает возможность сдвига обоих передних и задних лап одной из машин в вертикальном и горизонтальном направлениях до достижения необходимых допусков на центровку. Допуски на центровку в огромной степени зависят от скорости вращения валов. В системе Fixturlaser NXA Pro зашита активная таблица допусков, которая имеет установленные нормы, а также несколько полей для занесения пользовательских допусков. Во время процедуры центровки разными цветами (зеленый/ желтый/ красный) отображается подсказка диапазона расцентровки. Центровка машины должна находиться в пределах допусков ее изготовителя. Фиксированные в программе допуски можно рассматривать в качестве отправной точки для разработки допусков машин, работающих внутри помещения, если изготовитель не дал свои рекомендации. Допуски представляют собой максимально допустимые отклонения от желаемых значений, либо они равны нулю при исключении термических расширений.

Измерения. Автоматический, часовой и усеченный метод центровки валов

Fixturlaser NXA Pro имеет три метода измерения: часовой, усеченный угол и экспресс-метод в автоматическом режиме. Автоматический режим - один из самых удобных режимов для лазерной центровки валов из всех систем мирового уровня. Вы поворачиваете вал, а система Fixturlaser NXA Pro сама распознает положение с помощью датчика положения угла (встроенного инклинометра) и автоматически производит измерения без участия оператора. На сегодняшний день это самая продвинутая и точная функция. Эта функция имеет название «Express mode». Минимальное значение угла между замерами составляет 30°.

Функция усеченного угла используется в тех случаях, если нет возможности повернуть вал на 180 градусов. При использовании метода «Tripoint» расчёт центровки производится путём замера трёх точек во время вращения валов - минимум на 60 градусов. Все точки регистрируются вручную.

Стандартный метод измерения «9-12-3» давно отработан и реализован в системе Fixturlaser NXA Pro как стандартный.

При использовании метода «Часы» положение машин рассчитывается на основе замера трёх точек в пределах 180 градусов. Этот метод полезен при сравнении результатов замера с традиционными методами центровки с помощью часовых индикаторов, использующих метод «обратных индикаторов». Метод может также использоваться, когда машины установлены не в горизонте или когда валы не соединены муфтой.
