FIXTURLASER PAT

ВЫВЕРКА ВАЛА И СООСНОСТЬ ШКИВОВ

С Fixturlaser PAT соосность шкивов и ремней становится очень легким процессом. Fixturlaser PAT использует паз шкива как образец, гарантирующий точность центровки. Выверка вала всегда рекомендует производить сложные расчеты, но с Fixturlaser PAT соосность шкивов очень наглядна и исключает всевозможные электронные блоки.

Два одинаковых модуля крепятся на шкивах при помощи сильных магнитов, при этом встроенное самоцентрируемое крепление точно установит модуль по пазу шкива. Каждый модуль генерирует лазерную линию на шкале противоположного модуля. Регулируйте шкивы до тех пор, пока лазерная линия не совпадет с центральной меткой на шкале – шкивы отцентрированы!

Нет риска ошибок, нет влияния качества поверхности шкивов. Система состоит из двух одинаковых модулей с питанием от батареек. Точно отградуированные шкалы позволяют быстро и просто отрегулировать механизмы.

Fixturlaser PAT производит выверку шкивов диаметром от 70 мм ( 3 дюймов ) до бесконечности. Максимальное расстояние между выверяемыми  шкивами до 6 метров ( до 20 футов ).

Отличительные особенности Fixturlaser PAT :

  • Прост в работе – не требуется специальных навыков
  • Cоосность шкивов и выверка вала ременной передачи выполняется одним человеком
  • Высокая точность за счет использования паза ремня в качестве образца
  • Выявляет угловое и параллельное отклонение от нормы, а также и кручение ремня
  • Самоцентрируемое крепление к шкиву
  • Работа всего с двумя прочными и легкими модулями



Соосность шкивов и ее польза:

  • Уменьшение времени простоя и незапланированных остановок механизмов
  • Увеличение межремонтного интервала
  • Увеличение срока службы ремней и механизмов
  • Уменьшение шума и вибрации

Поставляемые аксессуары

  • Комплект зарядного устройства с аккумуляторами MAX07
  • Калиброванные пластины серии "КП"
  • Индикатор натяжения ремней
Технические характеристики
Материал корпуса ABS пластик
Размеры модулей 68 ? 92 ? 65 мм
Вес 300 грамм/модуль
Источник питания 2 ? R6 (АА) 1,5В на модуль
Время работы около 18 ч непрерывной работы
Рабочий интервал  200 – 6000 мм между модулями
Точность 0,5 мм или 0,2 °
Диаметр шкивов От 70 мм и больше
Диапазон размеров валов 30…500 мм
Ширина паза ремня 10 – 40 мм ( стандартный )
Угловое отклонение лазера 0,16мм на 0,1м

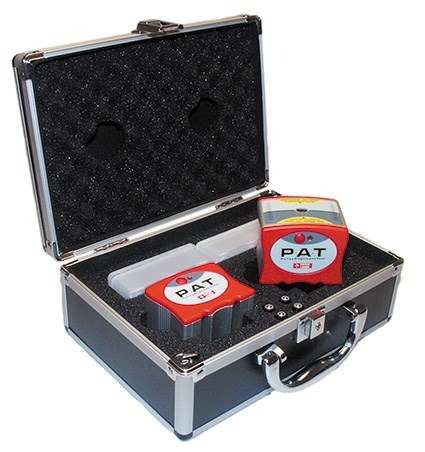

Комплект поставки
Прочный алюминиевый кейс 1 шт.
Комбинированные блоки излучатель (плоскость) 2 шт.
Комплект установочных направляющих 1 шт.
Инструкция по эксплуатации 1 шт.
Учебник по центровке (CD Alignment Baltech) 1 шт.
